PF보드 특징 | 벽산단열재산업

| 뛰어난 불연성과 저발연성

▶ 심재로 사용된 폼(Foam)은 자기소화 온도가 480℃의 높은 내화온도, 열변형을 최소화한 내화성 소재로서 우수한 난연성과 내연성 그리고 내약품성을 지니며,
특히 고온에서 열변형이 적고 화재시 유독가스의 발생이 적어 화재에 매우 강한 건축자재입니다.
▶ 기존 우레탄 및 스티로폼 단열재보다 우월한 난연성능으로 인명 및 재산의 피해를 최소화 할 수 있는 단열소재입니다.

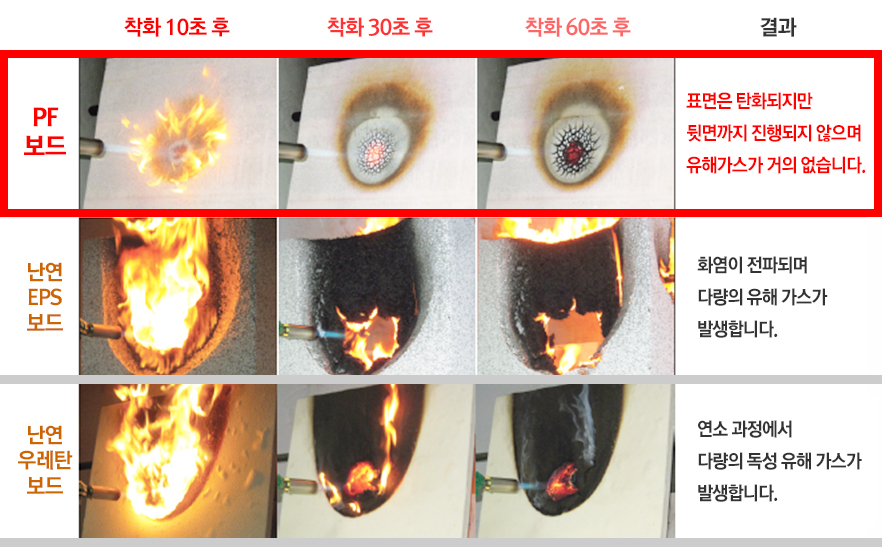

| Fire 테스트 - 단열재 내화 성능 비교

| 준불연 시험결과

시험 항목			시험 결과			판정 기준	시험 방법
시험 항목			1	2	3	판정 기준	시험 방법
준불연재료	열방출시험	총 열 발출량(MJ/m2)	1.3	1.9	1.9	8MJ/m2이하	건설교통부 고시 제 2006-476호 ( KS F ISO 5660-1:2003 )
		열 방출율이 연속으로 200 KW/ m3 를 초과하는시간 (S)	0	0	0	10 S 이하
		시험제를 관통하는 방화상 유해한 균열, 구멍 및 용융	없음	없음	없음	없을것
	가스유해성시험	행동정지시간 (min:s)	13:10	14:29	-	9min 이상	상동고시 (KS F 2271-2006)

| 내화 성능

내화 온도	≤ 300 ° C	ASTM D3278
발화 온도	≥ 480 ° C	ASTM E659
산소 지수	≥ 28	JIS D 1201
독성 지수	0.7	Exova

| 내화 성능 비교

항목	PF	폴리에틸렌	폴리스틸렌	폴리우레탄
산소지수	> 46	> 32	> 30	> 32

| 각종 단열재와 물성 비교

일반적인 발포단열재에 비하여 PF보드는 무기계 단열재와 유기계 단열재의 장점을 모두 가지고 있는 제품
무기계 단열재의 우수한 내화성능과 유기계 단열재의 치수안정성, 내수성 등은 PF보드만이 제공 할 수 있는 장점

| 고성능 단열 - 초기 열전도율 λ = 0.020 W/m·K

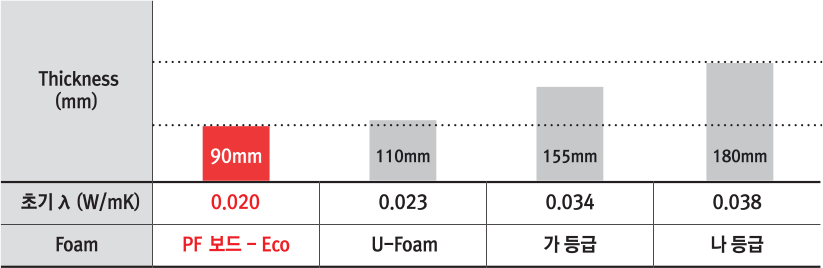

• 중부 기준 외벽 (공동주택) 열관류율 (0.21 W/㎡.K)을 만족하는 최소두께

※ 기존 단열재 대비 최대 1/2 두께 감소
※ 측정규격 : KS L 9016 (전처리 70℃, 24Hr), 측정기기 오차 ±2~5%

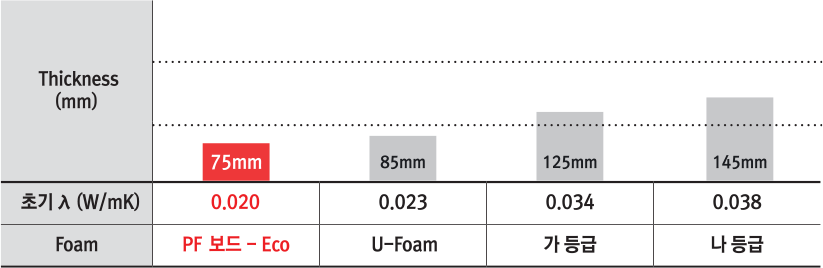

• 중부 기준 외벽 (공동주택 외) 열관류율 (0.26 W/㎡.K)을 만족하는 최소두께

※ 기존 단열재 대비 최대 1/2 두께 감소
※ 측정규격 : KS L 9016 (전처리 70℃, 24Hr), 측정기기 오차 ±2~5%

| 여러가지 단열재의 열전도성 비교

PF폼 소재의 폼 밀도는 성형 조건에 따라 달라질 수 있으며 일반적으로 폼밀도가 증가함에 따라
기계적 강도는 증가하 고 열전도성은 다소 낮아지는 경향을 보입니다.
당사 제품의 폼밀도는 35~85의 범위에서 성형이 가능하며 범용 제품의 경우 45~65 정도의 폼 밀도를 갖습니다.
