▒ 아이소핑크란?

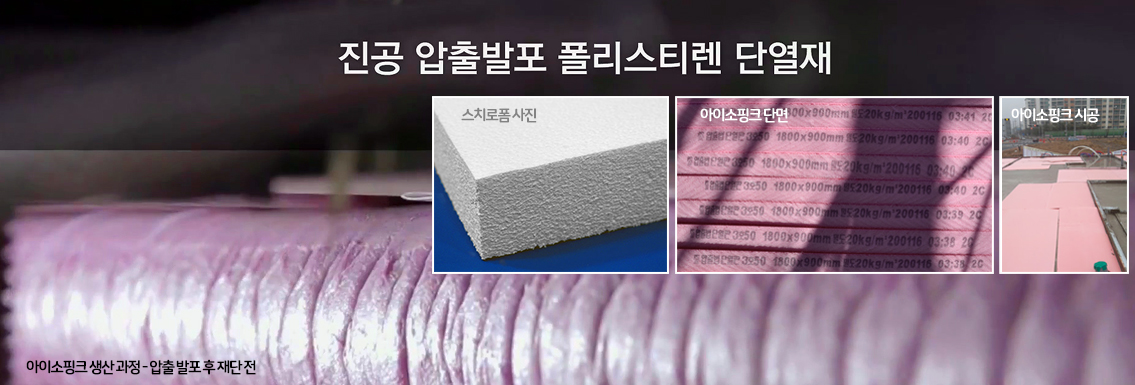

아이소핑크란? 순수 고분자 폴리스티렌을 물과 진공을 이용 하이드로백 프로세스(HYDROVAC TM PROCESS) 공법으로 발포시켜 독립기포구조를 형성하므로 단열성이 매우 뛰어날 뿐 아니라 내습·내수성과 압축강도 등 다른 제품과 비교할 수 없는 최고의 품질의 자기소화성 방수단열재 입니다.
아이소핑크는 국내 최고품질의 유기질 단열재 보급을 통하여 에너지 절약에 일익을 담당하고 있는 (주)벽산이 국내 최초로 세계 특허기술인 첨단 하이드로백 프로세스를 사용하여 진공 압출발포 폴리스티렌 단열재인 아이소핑크를 생산·공급하고 있습니다.
▒ 아이소핑크 개요
우리가 흔히 아는 '아이소핑크'는 벽산의 상표명으로 잘 알려진 제품입니다. 예전에는 단열 시공에 흰색 스치로폼을 많이 사용하였으며 흰색 스티로폼의 단점인 약한 내구성과 단열성을 좀 더 보완하여 만든게 바로 아이소핑크 입니다. 아이소핑크는 폴리스틸렌을 압축, 발포시켜 판재(금형) 형태로 만든 단열재 - “압출법보온판”, “압출법단열재” 로서 단열재 중 가장 낮은 열전도율을 지니고 있습니다. (압출보온판에 PP보드를 결합한것이 e*board(이보드)입니다. 시공 기술이 필요하지만 제대로 시공만 된다면 아이소핑크보다 좋은 성능을 냅니다. 결로와 곰팡이 부위에 더욱 좋으며 우수한 단열과 마감까지 같이 할 수 있는 복합단열재입니다.)
이러한 특성으로 물에 강하여 - 지하층 또는 외벽에 많이 시공합니다. 가급적 물과 직접 접촉하는 부위에 한해서 사용하는 것이 바람직하고 벽체에 사용하는 경우에도 건식공법과 같은 적절한 마감방식을 검토해봐야 합니다.
압출법 보온판에 대하여
약어로 XPS( Extruded Polystyrene Sheet )로 불리우며 아이소핑크 역시 특정 회사(벽산)의 상표이므로 도면 표기 시 주의해야합니다. 특징은 비드법 단열재와 같으나 통상적으로 흡수율이 거의 없습니다. 그러므로 직접 물에 닿는 부위에 적용하여도 단열성능을 보장 받을 수 있으므로 지하층 외벽에 적용이 가능합니다. 단, 지하층의 외단열로 사용될 경우 바닥판은 1호, 측벽은 2호규격이상을 사용하도록 해야합니다. (압축강도를 고려) 통상의 경우 동일한 밀도의 비드법 보온판보다 단열성능이 높습니다. 그래서 벽체 두께를 줄이거나 동일한 두께로 단열을 더 신경쓰는 건축주의 경우 비용이 더 들더라도 압출법보온판으로 외벽의 단열을 원하거나 설계에 반영하는 경우가 있습니다.
▒ 아이소핑크 장점
높은 단열성 : 비드법 1종 보온판과 2종 보온판에 비해 단열 성능이 우수합니다. (아이소핑크 30T 단열성능은 = 스치로폼 50T 단열성능과 비슷) 압출법보온판인 아이소핑크는 비드법보온판과 특성은 거의 같으나 단열성능이 더 우수합니다. 두께로 설명드리자면 흰색스티로폼 50T와 아이소핑크 30T가 거의 비슷한 단열성능이 납니다.즉, 비드법1종인 스티로폼에 비해 약 1.5배 단열성능이 우수합니다. 또한 단열시공시 스티로폼에 비해 공간 면적 증가 효과를 낼 수 있어 많이 쓰이는 단열재중 하나입니다. | | 물에 닿는 부위 사용 가능 : 흡수, 흡습이 없음 / 모방할 수 없는 품질의 방수 단열재 | 내습, 방수성 | 국내 생산 타 단열재와는 다르게 거의 유일하게 미세한 연속 독립 기포 구조이어서 수분이나 습기가 침투 할 수 없어 기존의 단열재에서 쉽게 관찰되는 흡수나 흡습이 거의 없습니다.흡수율이 거의 없어 물에 닿는 부위에 적용하여도 단열 성능을 보장 받을 수 있어 지하층 외벽에도 적용이 가능합니다. (지하층의 외단열 사용시 바닥판과 측벽의 규격은 별도 문의)
| 투습 테스트 방법 | 아이소핑크는 일반 스치로폴과는 달리 구조상 독립된 셀로 구성되어져 있기 때문에 투습이 거의 불가능한 제품입니다. 각 스치로폴과 아이소핑크에 잉크를 조금씩 떨어트리고 단면을 칼로 잘라보면 눈으로 확인해 보실수 있습니다.
|
시공시 가공 및 설치 편리성 : 다양한 제원 적용 가능 톱, 칼 등의 도구로 절단 및 가공이 자유롭고, 쉬운 설치로 시공비를 절감할 수 있고 공기를 단축시킬 수 있습니다. | | 높은 압축 강도 : 높은 압축 강도에 의해 바닥용 및 기초용으로 사용이 가능합니다. 냉동 창고 및 아이스링크 바닥 단열로서 높은 단열성능과 함게 내습성과 함께 아이소핑크의 높은 압축강도는 냉장 바닥 단열을 위한 이상적인 단열재입니다. |
시공시 가공 및 설치 편리성 : 보온·보냉 단열재 | 건축물 | 아파트 오피스텔, 주택의 천장, 바닥, 벽과 건축물의 내외벽 결로방지 옥상단열증 건축물의 보온·보냉 단열 | 산업용| 냉동 및 보냉 창고 및 탑차의 단열, 아이스링크의 바닥단열, 축사의 보온 단열 등 |

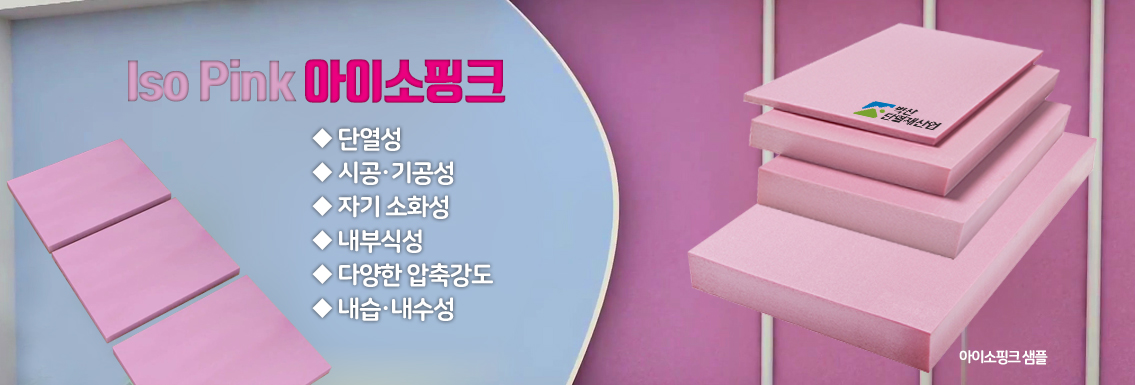

▒ 아이소핑크 특성
단열성 진공 압출 발포 방식으로 생산되는 아이소핑크는 미세한 독립기포구조내에 기체중 열전도율이 가장 낮은 (0.0097W/m·K) 불화탄소를 충진하였기 때문에 단열재 중 낮은 열전도율을 지니고 있습니다. | | 시공·가공성 부스러지지 않는 단열재 아이소핑크는 톱·칼 등으로 자유롭게 절단되며, 석고본드·못 등으로 쉽게 부착할 수 있으므로 시공시 다른 단열재에 비해 경비를 현저히 절감할 수 있고, 또한 시공기간을 단축시킬 수 있는 장점이 있습니다. |
자기 소화성 불꽃을 제거하면 자기 스스로 소화되는 성질을 가지고 있습니다. 그러나 불연재료는 아니기 때문에 보관 또는 사용시 고온에 주의해야 합니다. | | 내 부식성 순수 고분자 재료인 폴리스티렌을 원료로 하여 생산되는 아이소핑크는 조직 자체가 부식 또는 부패되는 일이 없을 뿐만 아니라 곰팡이와 벌레들의 서식이 불가능하므로 위생상의 문제가 발생하지 않습니다. |
다양한 압축강도 독립기포구조를 지닌 아이소핑크는 다양한 압축강도를 지니고 있어 각종 건축물의 시공부위에 따라 알맞는 압축강도를 지닌 제품을 선택, 사용하실 수 있습니다. 선택의 폭이 타 제품에 비하여 매우 넓으므로 옥상층, 주차장바닥, 활주로, 고속도로 및 냉동창고 바닥 등 특수부위에도 사용됩니다. | | 내습·내수성 국내에서 생산되는 다른 단열재와는 전혀 다르게 미세한 연속 독립기포구조를 지닌 아이소핑크는 수분이나 습기가 침투될 수 없으므로 기존의 단열재에서 쉽게 관찰되는 흡수나 흡습이 없습니다. (물의 열전도율은 0.598W/m·K (0.514kcal/mh℃)이므로 단열재가 흡수를 할 경우 이미 단열재로서의 가치를 상실하게 됩니다.) |
▒ 아이소핑크 규격 및 사이즈, 두께
| 강도 : 특호, 1호, 2호, 3호
| 0.031W/m*K 이하 (강도에 따라 소폭 변동)
| 10T~250T (150T 초과 합지)
| 900*1800, 900*2400,
※ 비규격은 문의주십시요.
▒ 아이소핑크의 다양한 용도

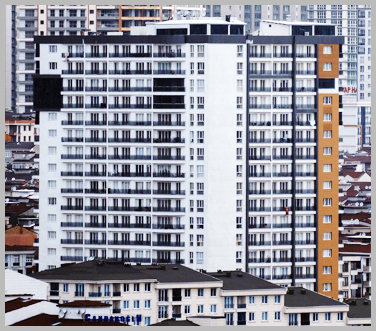

▶ 아파트, 오피스텔등 건축물의 내외벽 및 옥상 단열 시공 |

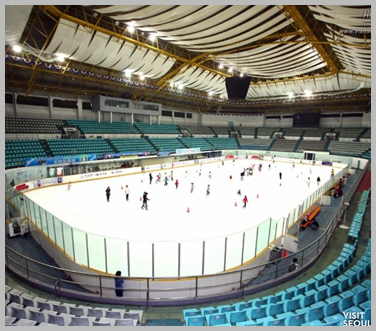

▶ 아이스링크 등 스포츠 센터의 바닥 단열 시공 |

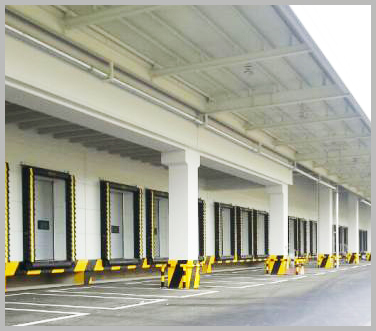

▶ 냉동창고 및 냉동, 냉장, 보냉 탑차의 단열 시공 |

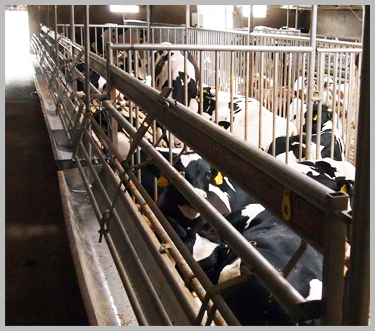

▶ 돈사 등 축사의 단열, 보온 / 기타 틈새막이용 |
|

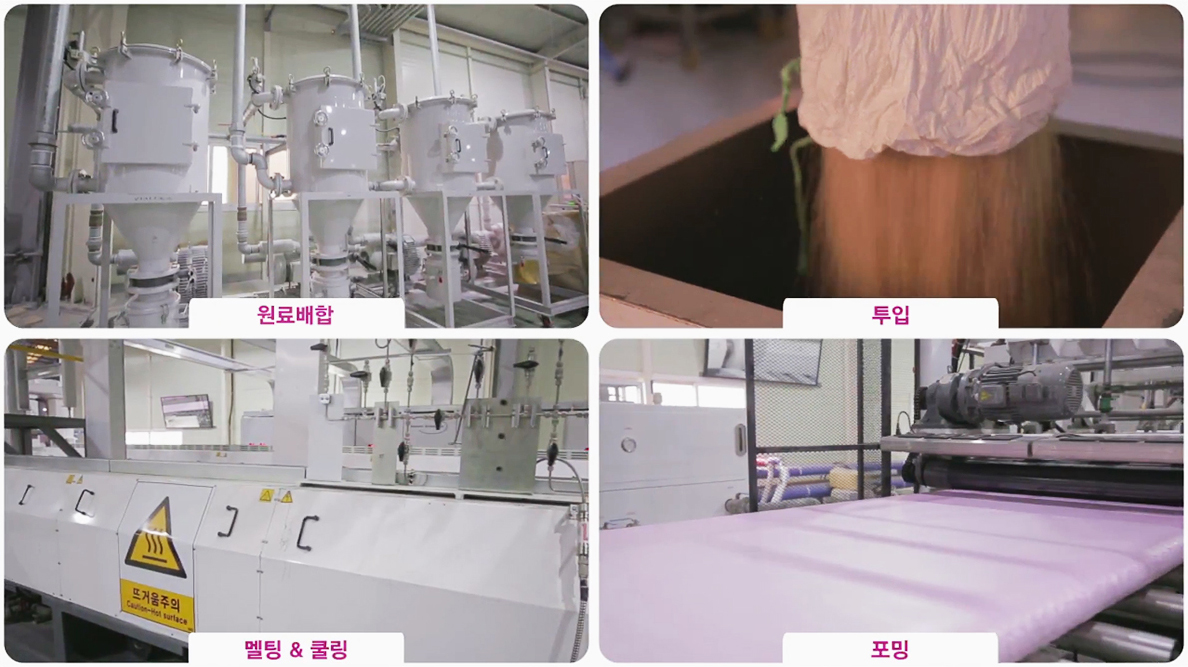

▒ 아이소핑크공장 제조·생산, 포장·출하 과정
( 원료배합 --> 투입 --> 멜팅&쿨링 --> 포밍 --> 진공챔버 --> 절단 --> 포장&적채 --> 출하 )
▒ 아이소핑크 생산·제조사
벽산
▒ 시공시 주의사항
한가지 시공시 주의해야할 점이 있습니다. 아이소핑크의 이음새 및 틈새 부분에 열교현상이 발생할 수 있어 반드시 폼을 충전해야하며, 또한 이러한 폼 충전 작업을 완벽히 처리해야하며 그렇지 않을시 이음새 및 틈새 부분에 곰팡이가 발생할 수 있으니 주의하셔야 합니다.
▒ 아이소핑크 표준 규격
| 제품두께 | 10 | 15 | 20 ~45 | 50 ~75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 140 | 145 | 150 | 155 ~250 |
|---|
| 특호 | | | | | | | | | | | | | | | | | | | |
| 1호 | | | | | | | | | | | | | | | | | | | |
| 2호 | | | | | | | | | | | | | | | | | | | |
| 3호 | | | | | | | | | | | | | | | | | | | |
| 두께 허용차 | +2, -1 | ±2 | ±3 | 협의에 따름 |
| 너비 | 특호, 1호 | 900 | 1000 |
| 2호, 3호 | 900 | - |
| 길이 | 특호, 1호, 2호, 3호 | 1800 ~ 2900(10mm) 단위 |
| 길이, 너비 허용차 | 길이 1000미만 +10, -0 / 길이 1000이상 +15, -0 / 길이 2000이상 : +20,0 |
| 너비 1000미만 +10, -0, 1000 이상 +15, -0 |
▒ Edge 조립형상
▒ Edge조립형상 각 적외선 열화상 측정 결과
[ 한국 건자재 시험 연구원 2001.10 ]
▒ 아이소핑크 물성표
| 항목 | 단열판 | 방습판 |
|---|
| 특호 | 1호 | 2호 | 3호 | 1호 | 2호 |
|---|
| 압축강도 (N/㎠) | 25이상 | 18이상 | 14이상 | 10이상 | 12이상 | 7이상 |
| 굴곡파괴하중 (N) | 45이상 | 35이상 | 밀도 (kg/㎥) |
| 30이상 | 25이상 |
열전도율
(평균온도 23±2℃)(W/m·K) | 초기 열전도율 | 0.027이하 | 0.028이하 | 0.029이하 | 0.031이하 | 0.031이하 | 0.033이하 |
| 장기 열전도율 | 0.029이하 | 0.030이하 | 0.031이하 | 0.033이하 |
| (참조)투습계수 (두께 25mm당(ng/m2·s·Pa) | 146이하 | - |
| 연소성 | 연소시간 120초 이내이며, 연소 길이가 60mm 이하일 것 |
▒ 아이소핑크 시공방법
중공벽 단열 시공법 : 중공벽(이중공간벽) 쌓기 시공법
 [1] 내측벽체를 쌓는다. 이때 아이소핑크 고정용으로 #16철선을 U자형으로 구부려 각각 40x80cm 내외로 묻어둔다. [2] 아이소핑크를 이미 묻어둔 고정요철선에 고정시키며 설치한다. 굴곡이 생기지 않도록 하며, 각 아이소핑크 사이에 틈새가 없도록 하여야 한다. [3] 아이소핑크 사이의 이음새를 방습테이프로 붙여 밀봉한다. 부득이 틈새가 생긴 부분은 아이소핑크 조각으로 철저히 메운 후 테이프로 밀봉한다. [4] 묻어둔 철선으로 고정시키며 외측벽체를 쌓는다. | 본드 단열 시공법 : 본드시공법(복합단열패널)
[1] 아이소핑크와 석고보드 9mm를 아이소핑크본드 ①로 합지하여 패널을 제작한다. [2] 패널을 붙일 벽에 먼지나 기름을 제거한다. 기존 주택보수의 경우에는 벽지 등 이물질을 완전히 제거한다. [3] 패널을 벽의 높이에 맞추어 절단한다. [4] 아이소핑크본드 ②를 지름 50mm, 두께 3~5mm로하여 300mm간격으로 붙인다. [5] 수평이 되도록 패널을 부착한다. 이때 본드가 완전히 경화할 때까지 지탱할 수 있도록 콘크리트못을 받아 고정시킨다. [6] 이음새 부분을 석고본드로 마감처리한다. |
외벽 건식 단열 시공법 : 외벽 건식 단열 시공법
 [1] 벽체 콘크리트 타설시 외측면으로 아이소핑크와 마감용 패널을 고정시킬 수 있도록 철재앵커를 묻는다. [2] 앵커에 아이소핑크를 건다. 이때 굴곡이 생기지 않도록 주의하며, 특히 아이소핑크 사이의 이음새가 틈없이 밀착되도록 주의한다. [3] 앵커에 PC패널 혹은 대리석 패널 등 마감재를 걸어 고정시킨다. | 지하층 단열 시공법 : 지하층 시공법  [1] 지하내측면에 방습층을 시공한다. [2] 아이소핑크를 이미 묻어둔 고정요철선에 고정시키며 설치한다. 굴곡이 생기지 않도록 하며, 각 아이소핑크 사이에 틈새가 없도록 하여야 한다. 아이소핑크를 아이소핑크본드 ①, ②또는 방수용 피치 등을 사용하여 벽에 고르게 밀착되도록 부착한다. 이때 아이소핑크 사이에 틈새가 생기지 않도록 주의한다. [3] 아이소핑크 사이의 이음새에 방습테이프를 부착 밀봉한다. [4] 밤라이트나 방수석고보드 등의 마감재를 부탁 마감처리한다. |
|
옥상 단열 시공법
 [1] 지붕 슬라브면을 건조시킨 후 아이소핑크를 슬라브면에 밀착되게 깐다. [2] 이때 아이소핑크 간에 틈새가 생기지 않도록 주의한다. [3] 내습성 테이프를 이음새에 붙인다. [4] 방습층을 팽팽하게 깐다. [5] 방수층을 시공한다. [6] 누름콘크리트를 소정의 두께로 깐다. [7] 마감한다. | 옥상 단열 시공법
 [1] 지붕 슬라브면을 건조시킨 후 방수층을 시공한다. [2] 방수층 윗면을 깨끗이 청소한 후 아이소핑크를 방수면에 밀착되게 깐다. [3] 이음새는 틈새가 나지않도록 서로 맞닿게 하고 내습성 테이프로 붙인 다. [4] 아이소핑크윗면에 방습층을팽팽하게깔고 누름콘크리트를 소정의두께로 깐다. [5] 마감한다. |
|
아이스링크 바닥 시공법
 [1] 콘크리트면에 몰탈을 고르게 깔아 바닥면을 평탄하게 한다. [2] 몰탈위에 방수시트를 깐다. [3] 방수지위에 단열재(아이소핑크)를 기준 두께에 맞게 깐다.(이때 단열재는 습기를 흡수하지 않는 것을 사용하도록 하며, 시공시 규정두께 범위에서 두겹 이상으로 분할 시공한다.) [4] 단열재(아이소핑크) 위에 방수시트를 깐다. [5] 냉각관을 배관하고 경량콘크리트를 규정에 맞게 타설한 후 마감한다. (이때 냉각관은 몰탈층의 중심부에 배관한다.) |
|
|
